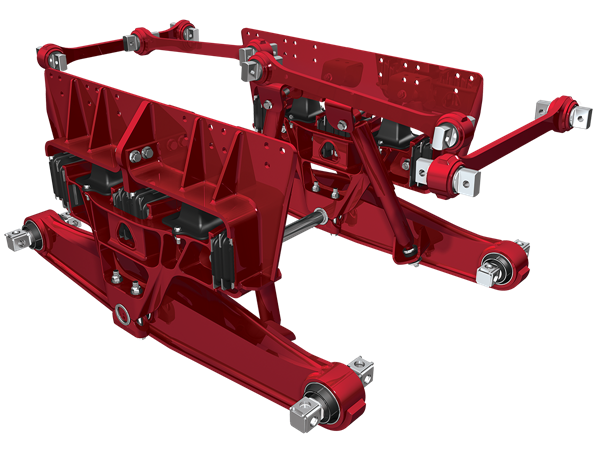

ULTIMAAX^®

Suspensión Avanzada de Fuelles de Hule de Servicio Severo

Además de su excelente durabilidad, ULTIMAAX® ofrece estabilidad, manejo y calidad de manejo mejorados incluso en los entornos de trabajo más severos donde los vehículos se encuentran con condiciones de terreno difíciles e inesperadas. La integración de la tecnología probada de la viga igualadora de Hendrickson, con su fuelle de capacidad progresiva patentado, proporciona un equilibrio de estabilidad con carga y calidad de manejo sin carga incluso en los entornos más difíciles.

Características y beneficios

Recomendado para aplicaciones de camión bombero/rescate, volteo, maderero, recolector de basura, olla revolvedora, campos petroleros, militares y mineras
Diseño optimizado para equilibrar la durabilidad robusta y el ahorro de peso
Los fuelles de capacidad progresiva brindan un equilibrio único de calidad de manejo sin carga y estabilidad con carga
El diseño de viga igualadora fabricada equilibra la carga del eje al tiempo que proporciona un claro, viaje y peso óptimos del eje
Capacidades de hasta 70K lbs.

Especificaciones

Capacidad de la Suspensión (lbs.)	46,000	52,000	60,000	70,000
Peso de la Suspensión¹	1,179 lbs.	1,198 lbs.	1,407 lbs.	1,750 lbs.
PBV Aprobado³	Contacte al fabricante del vehículo²	Contacte al fabricante del vehículo²	Contacte al fabricante del vehículo²	Contacte al fabricante del vehículo²
PBC Aprobado	Contacte al fabricante del vehículo²	Contacte al fabricante del vehículo²	Contacte al fabricante del vehículo²	Contacte al fabricante del vehículo²
Capacidad Máxima de Evento⁴ (lbs.)	70,000	75,000	85,000	95,000
Articulación Diagonal⁵(pulg.)	17.5	17.5	17.5	17.5
Ejes levantables	Aprobado	Aprobado	Aprobado	Aprobado
Altura de Manejo (pulg.)	9.5 hasta 13	9.5 hasta 13	9.5 hasta 13	12 pulg.+
Espacio entre Ejes (pulg.)⁶	52, 54, 56, 60	52, 54, 56, 60	54, 56, 60	56, 60

Hendrickson aprueba el uso de ULTIMAAX® en las siguientes aplicaciones vocacionales para camión: volteo, revolvedoras, recolector de basura, maderero, grúa, plataforma y camión bombero / rescate. Todas estas aplicaciones deben cumplir con las especificaciones aplicables de Hendrickson y también deben ser aprobadas por el fabricante del vehículo respectivo con el vehículo en su configuración original tal como fue construido. Comuníquese con Hendrickson y el respectivo fabricante del vehículo para obtener la aprobación de aplicaciones adicionales.
1. El peso instalado incluye las suspensiones completas con barras de torsión y sin amortiguadores.
2. La suspensión debe combinarse con la capacidad de eje adecuada.
3. Comuníquese con Hendrickson para aplicaciones que puedan exceder las capacidades aprobadas de PBV.
4. Capacidad Máxima de Evento – operadores con unidades equipadas con ejes auxiliares levantables o ejes auxiliares traseros no deben exceder las capacidades especificadas. La capacidades están limitadas a no más del cinco por ciento de la operación del vehículo a una velocidad no mayor a 5km/h. Los ejes auxiliares levantables o ejes auxiliares traseros deberán ser levantados (o descargados) solamente para mejorar la maniobrabilidad en el sitio de trabajo o cuando el vehículo este vacío. La capacidad máxima de evento publicada es consistente con las limitaciones publicadas por el fabricante del eje. La capacidad máxima de evento del eje y de la suspensión no deben ser excedidas.
5. La articulación de la suspensión puede exceder la capacidad del vehículo y puede ser limitada por el fabricante del vehículo; los topes de los ejes instalados por el fabricante del vehículo pueden restringir la articulación de la suspensión.
6. Contacte a Hendrickson para disponibilidad de longitudes de viga adicionales.

Para obtener detalles adicionales sobre especificaciones, aplicaciones, capacidades, servicio operativo e instrucciones de mantenimiento, consulte la literatura técnica de Hendrickson correspondiente (disponible en www.hendrickson-intl.com) o comuníquese con Hendrickson al 630-910-2800 en Estados unidos o al (442) 296.3600 en México. El desempeño real del producto puede variar según la configuración, el funcionamiento, el servicio y otros factores del vehículo. Patentes estadounidenses y extranjeras otorgadas y / o pendientes.
